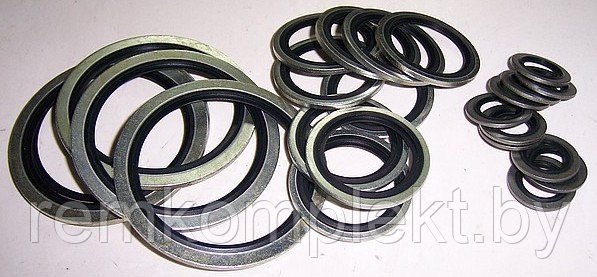

Уплотнения резьбовых соединений представляют собой комбинацию из металлической шайбы и эластомерной уплотнительной кромки.
Кольцо уплотнительное металлорезиновое
Условное обозначение (Код) |
Типоразмер кольца |
A | B | C | D | E | F | Мин давление разрыва ** (бар) |
|
Допуски, мм: — > |
+0,13/ -0 |
+0,1/ -0,1 |
+0,1/ -0,1 |
+0,25/ -0 |
+0,1/ -0,1 |
+0/ -0,2 |
|||
US-18-* | 1/8» | 15,88 | 11,84 | 10,37 | 0,25 | 2,1 | 8,56 | 1500 | |
US-14-* | 1/4» | 20,57 | 15,21 | 13,74 | 0,25 | 2,1 | 11,45 | 1550 | |
US-38-* | 3/8» | 23,8 | 18,75 | 17,28 | 0,25 | 2,1 | 14,96 | 1260 | |
US-12-* | 1/2» | 28,58 | 23,01 | 21,54 | 0,25 | 2,1 | 18,64 | 1150 | |
US-58-* | 5/8» | 31,75 | 24,97 | 23,49 | 0,25 | 2,5 | 20,60 | 1250 | |
US-34-* | 3/4» | 34,93 | 28,53 | 27,05 | 0,25 | 2,1 | 24,13 | 1060 | |
US-1-* | 1» | 42,8 | 36,88 | 33,89 | 0,25 | 2,5 | 30,3 | 870 | |
US-114-* | 1 1/4» | 52,38 | 45,93 | 42,93 | 0,25 | 2,5 | 38,96 | 690 | |
US-112-* | 1 1/2» | 58,60 | 51,39 | 48,44 | 0,25 | 2,5 | 44,86 | 690 | |
US-2-* | 2» | 73,03 | 63,63 | 60,58 | 0,25 | 2,5 | 56,67 | 700 | |
US-M4-* | М4 | 7 | 5,4 | 4,5 | 0,3 | 1 | 3,4 | 1770 | |
US-M6-* | М6 | 11 | 8 | 6,6 | 0,3 | 1 | 4,7 | 1680 | |
US-M8-* | М8 | 14 | 10,4 | 8,7 | 0,3 | 1 | 6,4 | 1550 | |
US-M10-* | М10 | 16 | 12,4 | 10,7 | 0,4 | 1,5 | 8,56 | 1350 | |
US-M12-* | М12 | 18 | 14,4 | 12,7 | 0,4 | 1,5 | 9,73 | 1250 | |
US-M14-* | М14 | 22 | 16,4 | 14,7 | 0,4 | 1,5 | 11,38 | 1510 | |
US-M16-* | М16 | 24 | 18,4 | 16,7 | 0,4 | 1,5 | 13,41 | 1400 | |
US-M18-* | М18 | 26 | 20,44 | 18,7 | 0,4 | 1,5 | 14,76 | 1275 | |
US-M20-* | М20 | 28 | 22,5 | 20,7 | 0,4 | 1,5 | 16,76 | 1150 | |
US-M22-* | М22 | 30 | 24,4 | 22,7 | 0,4 | 2 | 18,74 | 1100 | |
US-M24-* | М24 | 32 | 26,4 | 24,7 | 0,4 | 2 | 20,11 | 1050 | |
US-M26-* | М26 | 35 | 28,4 | 26,7 | 0,4 | 2 | 22,3 | 1050 | |
US-M27-* | М27 | 36 | 29,4 | 27,7 | 0,4 | 2 | 23,3 | 1060 | |
US-M30-* | М30 | 39 | 32,7 | 31 | 0,4 | 2 | 25,7 | 860 | |
US-M33-* | М33 | 42 | 35,4 | 33,7 | 0,4 | 2 | 28,7 | 820 | |
US-M36-* | М36 | 46 | 38,4 | 36,7 | 0,4 | 2 | 31,1 | 760 | |
US-M42-* | М42 | 53 | 44,4 | 42,7 | 0,4 | 3 | 36,5 | 690 | |
* - Обозначение эластомера : NBR или EPDM ** - Значения данных параметров не являются конечными и зависят от материала. |
Резинометаллические самоцентрирующиеся уплотнения представляют собой рациональное развитие
традиционных уплотнительных шайб и колец из меди, алюминия (медные или алюминиевые прокладки) или других деформируемых материалов и позволяют герметизировать жидкости при давлениях до 700 бар. В отличие от других типов резинометаллические прокладки имеют значительные технические и экономические преимущества, основными из которых являются:
Большая эффективность сцепления резинометаллических шайб даже при наличии малых перемещений между металлическими плоскостями в результате упругой деформации, вызванной давлением среды;
Крутящий момент при затяжке резинометаллического уплотнительного кольца значительно ниже, чем требуется для медных и алюминиевых уплотнений и исключает опасность деформации поверхностей, подлежащих монтажу;
Снижение риска ослабления в случае вибраций;
Возможность осуществления контакта деталей в условиях менее точной обработки поверхностей для очень высокого давления, что экономически более выгодно;
Возможность повторного использования резинометаллического кольца, даже после частого демонтажа (металлические шайбы обычно должны быть заменены после первого демонтажа).
С появлением на рынке резинометаллические уплотнения нашли широкий спектр применения, и в настоящее время используются не только для самых тяжелых условий, требующих первоклассного уплотнения и безопасности в течение длительного времени, но и для серийных компонентов, производимых в больших количествах, например, в автомобильной промышленности.
Резинометаллические прокладки изготавливаются в различных вариантах для промышленности и авиации.Уплотнения стандартного типа подходят для наиболее распространенных промышленных областей.
Технические данные:
Максимальное давление, которому противостоит уплотнительное кольцо, зависит от типоразмера и исполнения, составляет от 25 до 70 MПа.
Рабочая температура: от -30 °C до + 200 °C.
Среды: минеральные масла, синтетические масла, вода, водо-масляные эмульсии, газы.
- Цена: Цену уточняйте
